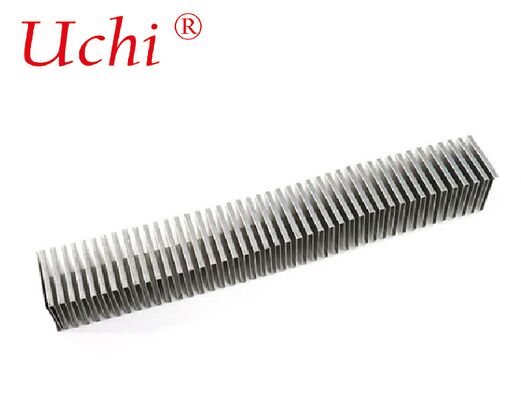

Aluminium gevouwen vin koellichaam Hoge-prestaties thermisch beheercomponent
Productdetails:
| Plaats van herkomst: | 40L |
| Merknaam: | Uchi |
| Certificering: | SMC |
| Modelnummer: | Warmteafvoer |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | 1300-1500 dollars |
| Levertijd: | Niet beperkt |
| Betalingscondities: | 1500 tpm |
| Levering vermogen: | 756G |
|
Gedetailleerde informatie |
|||
| Materiaal: | Koper | Maat: | 22,5*11,4*0,8 CM |
|---|---|---|---|
| Gewicht:: | 0,08 kg | Technologie: | Stempelen |
| functie: | Flexibel en verstelbaar | Oppervlaktebehandeling: | Olie-reiniging |
| Warmte koelvermogen: | 30W | ||
| Markeren: | Aluminium gevouwen schelpverwarming,hoge-prestaties thermisch beheercomponent,Vloeibare koelplaat |
||
Productomschrijving

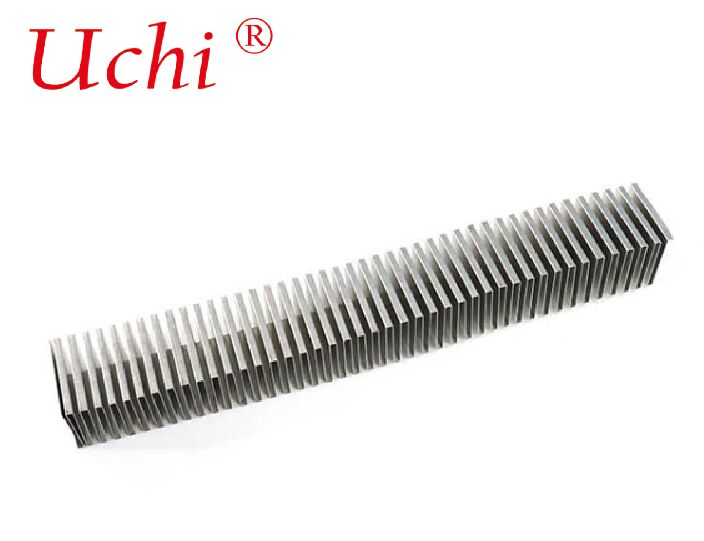

Aluminium gevouwen schelpverwarming
Productparameters van aluminium gevouwen vinnenverwarming
Materiaal: koper
Grootte:22.5*11.4*0.8cm
Gewicht: 0,08 kg
Technologie: stempelen
Kenmerk: Flexibel en verstelbaar
Oppervlaktebehandeling: olie-reiniging
Verwarmingskoelvermogen: 30 W
Productvoordeel van aluminium gevouwen schelpverwarming
Elk elektrisch en elektronisch onderdeel in een circuit genereert een bepaalde hoeveelheid warmte terwijl het circuit wordt uitgevoerd door stroomvoorziening.Meestal hoogvermogende halfgeleiders zoals transistors en de opto-elektronica zoals lichtdiodenDeze componenten zijn ontoereikend om warmte te verdrijven, aangezien hun vermogen tot verdrijving aanzienlijk laag is.
Als gevolg hiervan leidt het opwarmen van de componenten tot vroegtijdige storing en kan dit leiden tot storing van het hele circuit of de prestaties van het systeem.er moeten warmteafzuigers zijn voor koeling.
Wat is een verwarmingsbak?
Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performanceHet systeem is zeer betrouwbaar en voorkomt bovendien een vroegtijdig uitval van de onderdelen.
Vervaardiging en materialen
- Proces: Dunne aluminiumplaten (typisch 0,1 mm, gemeenschappelijk bereik 0,2 mm) worden nauwkeurig gevouwen tot een gegolfde/zigzagmatrix en vervolgens via soldering, legering,of hoogwaardig thermisch epoxyDit maakt het mogelijk de dichtheid van de vinnen en de dikte van de basis zelfstandig te optimaliseren, en zelfs gemengde combinaties van materialen (bijv. koperbasis + aluminiumvinnen).
- Algemene legeringen: 1050/1100 (hoge zuiverheid, uitstekende thermische geleidbaarheid), 6061/6063 (goede sterkte + thermische prestaties, kosteneffectief).
- Belangrijkste parameters: Vinnenhoogte tot 0,5 mm, vinhoogte tot 100 mm, vinbreedte tot 500 mm.
Belangrijkste voordelen
- Hoge oppervlakte-volumeverhouding: Veel dichter dan geextrudeerde vinnen, ideaal voor ruimtebeperkte, hoge temperatuur toepassingen, met een verminderde thermische weerstand (tot 60% ten opzichte van sommige traditionele ontwerpen).
- Lichtgewicht en materiaalzuinig: Gebruikt minimaal aluminium en maximaliseert het koeloppervlak.
- Flexibel ontwerp: Gemakkelijk aanpassen van vinhoogte, toonhoogte en vorm voor gedwongen/natuurlijke convectie.
- Compatibel met warmtepijpen/dampkamers: Vaak geïntegreerd voor verbeterde thermische verspreiding in hoogvermogenssystemen.
Toepassingen
| Type | Voordelen | Nadelen | Het beste voor |
|---|---|---|---|
| Gevouwen vin (aluminium) | Ultrahoge oppervlakte, lichtgewicht, aanpasbaar | Hogere kosten dan extrusie, vereist binding | Hogevermogen, compacte, gedwongen luchtsystemen |
| Aluminium met extrudering | Goedkope, eenvoudige vervaardiging, stijf | Beperkte vinnendichtheid/aspectverhouding | Low-to-mid-power, kostengevoelige toepassingen |
| Schuifvinnen | Uitstekend thermisch contact, hoge dichtheid | Beperkte vinhoogte, hogere gereedschapskosten | Warmteleidingen, hoogwaardige CPU's |
Tips voor selectie en optimalisatie
- Thermische belasting en luchtstroom: Berekenen van de vereiste thermische weerstand (Rθ) en afstemmen op de luchtstroom (LFM/CFM); gedwongen lucht werkt veel beter met dichte gevouwen vinnen.
- Vinnenhoogte en -hoogte: Strakkere toonhoogte = meer oppervlakte, maar kan de luchtstroom beperken; grotere vinnen stimuleren convectie, maar verhogen het gewicht/de tegendruk.
- Kwaliteit van de band: Slechte soldering/lossen veroorzaakt contactweerstand controleer de bondintegrititeit via thermische beeldvorming of weerstandstests.
- Oppervlaktebehandeling: Anodiseren verbetert de corrosiebestendigheid en kan de straling enigszins verhogen; zwart anodiseren helpt bij stralingskoeling.
