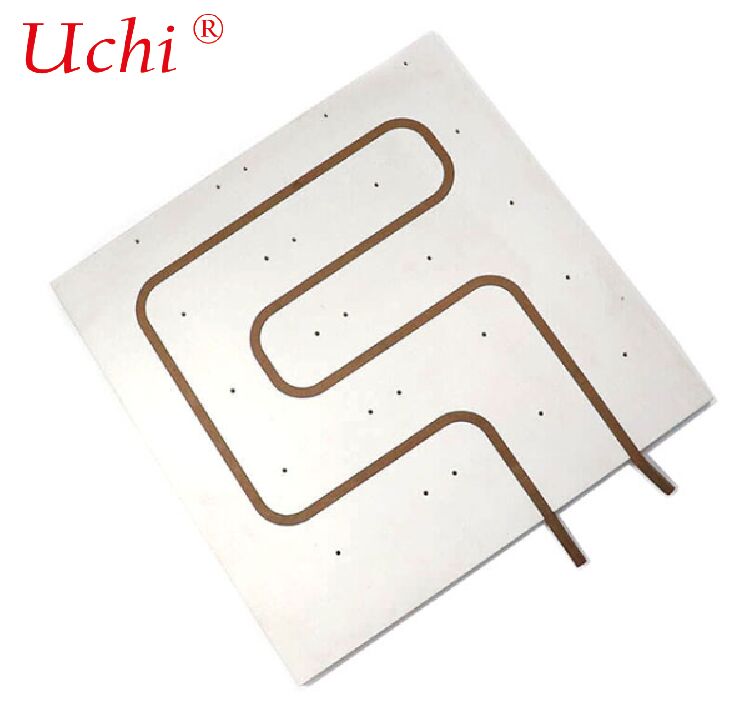

Productparameters van aluminiumprofiel watergekoelde plaat voor warmteafzuigmachines

Materiaal: CU1020

Grootte: 250x150x15 mm

Gewicht: 2,5 kg

Technologie: CNC-bewerking

Kenmerk: Goed koelvermogen en geen verstek van lekken

Oppervlaktebehandeling: olieherstel, reiniging en passivering

Verwarmingsgeleidend vermogen: 1300 W

Productvoordeel van aluminiumprofiel watergekoelde plaat voor warmteafzuiger

Net zoals een koelverwarmer een woord is dat mensen zullen kennen dit is het koelapparaat dat een belangrijke rol speelt in moderne apparatuur en machines, zonder een koelverwarmer,Het zou het besturingssysteem kunnen vernietigen en dus duizenden dollars kosten voor het verlies, echter sommige van de hittezuigers, het maakt niet uit de actieve of passieve hittezuiger, zijn koelkracht vermogen zijn allemaal heeft de beperking van ongeveer 200-300W,zeer zelden kunnen warmtezuigers een sterk koelvermogen hebben van meer dan 300 WDus dat is de beperking voor de moderne radiator?

Het antwoord is nee, de technologie verandert van tijd tot tijd, en er verschijnen steeds meer geavanceerde technieken en die zijn allemaal bijgedragen met menselijke intelligentie en toewijding,dus als de apparatuur wordt steeds geavanceerder en de operationele apparaten zijn veeleisend voor een hogere koeling hittezuiger, dus nu de water koeling plaat is geboren om te voldoen aan de vereiste van grote apparatuur, bijvoorbeeld de laser apparatuur heeft een hoog vermogen in elektriciteit, en het moet zal meer verwarming te genereren,Dus als je wilt, houd de temperatuur normaal en de werking stabiel., heb je de hoge koelvermogen van laser apparatuur koud plaat nodig, deze water koelplaat is bedoeld voor de laser apparatuur, het kon koelen meer dan 500W of 1000W,en zelfs meer dan 3000W is beschikbaarDeze koelmethode maakt gebruik van vloeistofstroom en kan het koelvermogen aanpassen aan de stroomsnelheid en het watervolume.en warmtebron bevestigd met waterkoele plaat om de warmte aan te raken en verspreiden van de warmte tot lagere temperatuur.

Aluminiumprofiel waterkoelplaat

1- Inleiding

• Materiaal: AL6063 / AL6061 (extrusialuminium, goede thermische geleidbaarheid en bewerkbaarheid)
• Structuur: Binnen metwaterkanaal / stroomgang, externe met bevestigingsoppervlak
• Koelmiddel: water, glycolwater, koelolie

2. Hoofdproductietypen

(1) Extrudeerd aluminiumprofiel + dekselplaat

• Proces: Extruderen aan de ene kant met groefkanaal → las-/bindingsdekplaat → boorinlaat/uitlaat
• Kenmerken: lage kosten, massaproductie, geschikt voor platte, lange strook waterkoelplaten

(2) Diepbewerking + wrijvingsweld (FSW)

• Proces: CNC-molen diepkanaal → wrijving roeren lassen dekselplaat
• Kenmerken: hoge sterkte, geen lekken, hoge drukweerstand, veel gebruikt in de industrie, nieuwe energie

(3) Geschift + gebonden / gelast

• Voor hoogvermogen, complex stroomveld

3Typische structuur en vorm

• Rechthoekige platte plaat (meestal voor IGBT, omvormer, batterij, laser)
• Lange strooktype (voor apparatuurkasten, vermogensaandrijving)
• Meervoudig hol, serpentine, parallel, Z-type, S-type waterkanaal
• Kan zijn met montage gaten, draad gaten, trappen, het vermijden van gaten

4Voordelen

• Hoge warmteafvoer: vloeistofkoeling met direct contact, veel beter dan luchtkoeling
• Lichte gewicht: aluminiumicht laag, geschikt voor de integratie van apparatuur
• Goede plasticiteit: het geëxtrudeerde profiel kan in complexe secties worden gemaakt
• Hoge verwerkingsflexibiliteit: CNC kan verschillende vormen en interfaces realiseren
• Goede corrosiebestendigheid bij oppervlaktebehandeling

5. Typische toepassingen

• Industriële stroomvoorziening / omvormer / IGBT / MOSFET
• Laserapparatuur, laserkop waterkoeling
• Motorregelaar voor nieuwe energievoertuigen
• Communicatiebasisstation, server met vloeistofkoeling
• Medische apparatuur, hoogvermogende LED's, energieopslagapparatuur

6. Belangrijkste ontwerpparameters

• Koelvermogen en warmtevloei
• Inlaatwatertemperatuur en -stroom
• Spanningsweerstand (meestal 1 ‰ 10 bar)
• Breedte, diepte en lengte van het stroompad van het kanaal
• Vlakheid en ruwheid van het oppervlak (voor warmtecontact)
• Interface: G1/4, M5/M6 draad, snelle aansluiting

7. Oppervlaktebehandeling

• Anodiseren (algemeen, anti-corrosie, isolatie)
• met een breedte van niet meer dan 15 mm
• Passivatie
