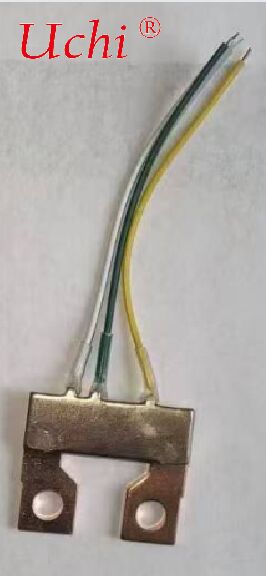

Model: OMWH12-H-6-IR-A

1. Productoverzicht

1. Schommelingen: op niet-gesneden oppervlakken gelast, zonder spleten, koude verbindingen of valse lassen.
2. Uiterlijk: Vlak, glad en gelijkmatig oppervlak; geen borsten, brandwonden, slakken, verontreiniging of scheuren.
3. Inkapseling: Lasgebieden bedekt met een transparante warmte-krimpbuis, strak en rimpelvrij.

6Test & Acceptatiecriteria

1. Fabriekstest: 100% inspectie van de weerstand (200μΩ±3%), het uiterlijk en de continuïteit van het lood;Fabriekstestverslaguitgebracht.
2. Monstertest: volgens GB/T 2828.1-2012, bemonstering voor weerstandspanning, isolatie en treksterkte, AQL=0.65.
3. Acceptatiedocumenten: Fabriekstestrapport, materiaalcertificaat, naleving van RoHS/REACH (op aanvraag).

7Verpakking en vervoer

1. Verpakking: individueel verpakt in antistatische zakken, 50/100 stuks per doos.
2. Vervoer: Vocht- en trillingsvrije verpakking, impact voorkomen. Voldoen aan de RoHS en REACH voor internationale logistiek.

Kernfuncties

• Stroomverdeling / Inzameling: Verspreid koelmiddel van de hoofdleiding gelijkmatig over meerdere koelplaten; verzamel verwarmde vloeistof van elke tak en breng deze na warmte-uitwisseling terug naar de koelbron/CDU.
• Beheer van druk en weerstand: Regeling van de drukdaling in elke tak om lokale oververhitting te voorkomen als gevolg van ongelijke stroom.
• Vergemakkelijkte leidingen en onderhoud: Verminder het aantal aansluitingen; met snelle aansluitingen kunnen enkele koelplaten snel worden geïnstalleerd of verwijderd voor onderhoud.
• Monitoring en regulering (modellen van hoge kwaliteit): geïntegreerde stroommeters, temperatuur/druk sensoren en zelfs kleppen voor fijne stroomregeling in elke tak.

Gemeenschappelijke typen en structuren

Door toepassing

• Vermenigvuldiging (aanbod): 1 inlaat, N uitgangen.
• Verzamelaar (terugkeer): N inlaat, 1 uitlaat; meestal in paren gebruikt.

Door de stroomafdeling

• Y-type / Tee-manifold: 1 inlaat, 2 uitlaat; geschikt voor kleine systemen met twee koelplaten.
• Bar / Row Manifold: 1 inlaat, meerdere uitgangen (bv. 1‐tot‐4, 1‐tot‐6); vaak gebruikt in datacenters / mijnbouwplatforms.
• Ringvormige verscheidenheid: Voor gesloten koelcircuits.

Door aanpassingsvermogen

• Vast type: Geen kleppen, lage kosten; stroom bepaald door orifice/kanaalontwerp.
• Verstelbaar type: Elke tak is uitgerust met naald-/balkkleppen; de stroom kan handmatig of elektrisch worden ingesteld.

Materiaal en interface

• Materialen: voornamelijk aluminiumlegering / roestvrij staal / koper.

  Aluminiumlegering: lichtgewicht, matige kosten.

  Roestvrij staal: hoge drukbestendigheid, goede corrosiebestendigheid.

  Koper: uitstekende thermische geleidbaarheid maar hoge kosten.

  moet verenigbaar zijn met het koelmiddel van het systeem om corrosie te voorkomen.
• Interfaces:

  PC-waterkoeling: gewoonlijkG1/4"draad.

  Industrieel / datacentrum: flenzen, compressiebevestigingen, snelle aansluitingen (bv. DME, ISO 8434).
• Verzegeling: Gebruik O-ringen / pakkingen om lekkage te voorkomen; aanbevolen materialen: nitrilrubber (NBR) of fluorrubber (FKM).

Belangrijkste selectieparameters

• Aantal vestigingen en vraag: Er moet voor elke koelplaat voldoende stroom worden voorzien om aan de koelvereisten te voldoen en een overmatige drukdaling te voorkomen.
• Werkdruk / temperatuur: Industriële koelplaten werken doorgaans bij 0,3 ‰ 1 MPa, 30 ‰ 50 °C.
• Stroomweerstand en uniformiteit: Het ontwerp van het stroomkanaal bepaalt de stroomafwijking; high-end systemen vereisen een interbranch stroomafwijking < 5%.
• Interface grootte en compatibiliteit: overeenkomen met de binnendiameter van de buizen en het type aansluiting.
• Installatieruimte: De lengte en hoogte van de staafverscheiden moeten overeenkomen met de indeling van de kast/apparatuur.

Toepassingsscenario's

• Persoonlijke pc / werkstation: Y-type manifold voor CPU + GPU-dual cold plates.
• Datacenter AI-servers: Rack-mount bar manifolds, 1 tot en met 8/16 voor multi-GPU koudplaten.
• Groepen mijnwerkers: Multi-branch-collectoren die meerdere hashboards tegelijkertijd koelen.
• Batterijpakketten voor nieuwe energievoertuigen: Gecentraliseerde levering en teruggave van vloeibare koelplaten.

Installatie en aantekeningen

• Afzonderlijke voedings- en terugvoerlijnen om thermische kortsluitingen te voorkomen.
• De verbindingen moeten gelijkmatig worden gespannen; een koppelknop wordt aanbevolen.
• Volledige ventilatie tijdens de eerste vultijd.
• Controleer regelmatig de veroudering van de afdichting om lekken te voorkomen.
• Installeer de manifold op een gemakkelijk toegankelijke en waarneembare plaats.
